“Miztli” es una supercomputadora con una capacidad de procesamiento de 228 TFlop/s (228 billones de operaciones aritméticas por segundo). Cuenta con 8,344 núcleos de procesamiento, 16 tarjetas NVIDIA m2090, una memoria RAM total de 45,000 Gbytes y un sistema de almacenamiento masivo de 750 Terabytes.
Descripción

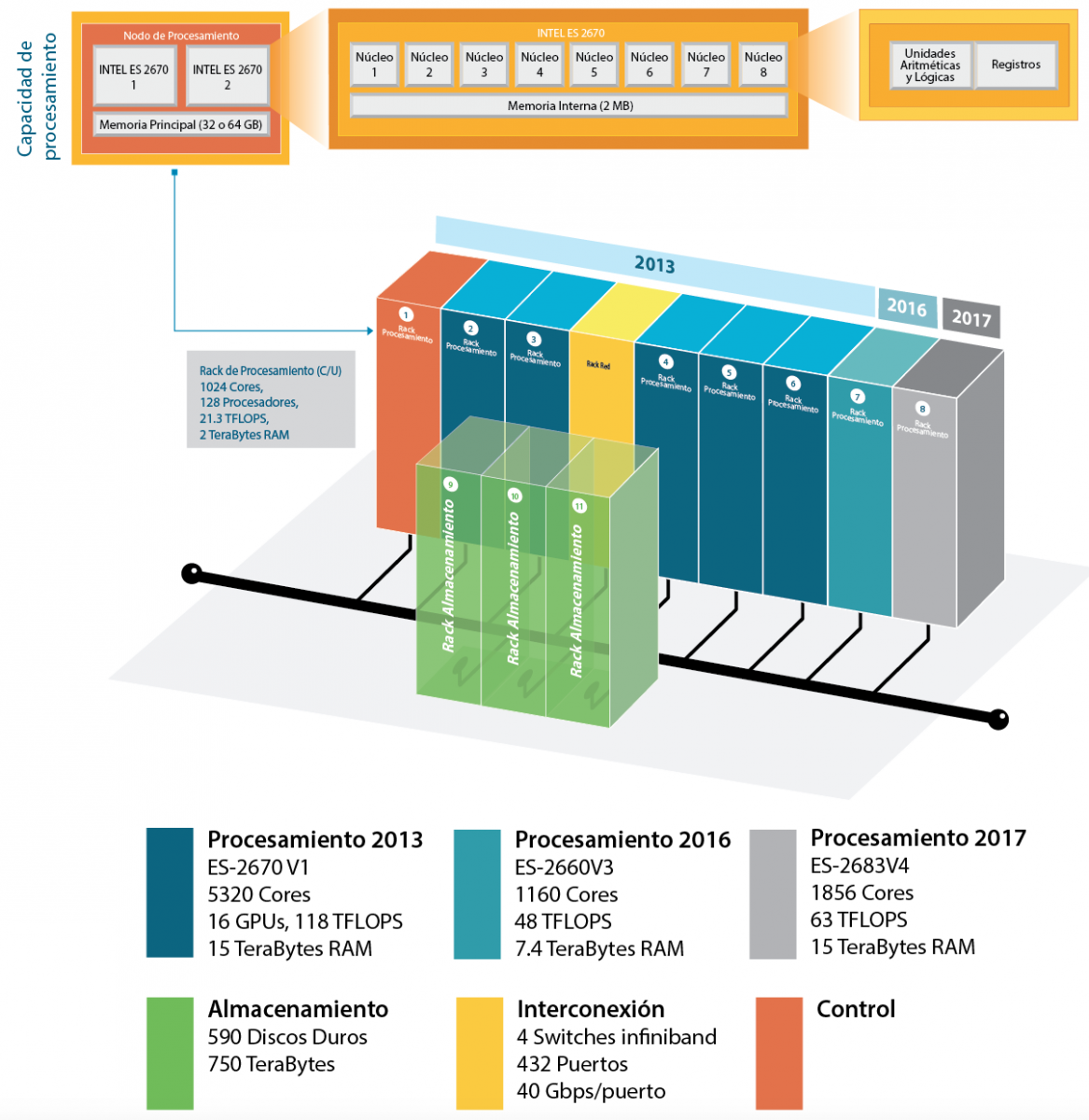

Arquitectura
Procesamiento
Miztli se compone de 448 servidores (HP Proliant SL230 y SL250, DELL C6320, LENOVO NeXtScale nx360 M5), comunicados a través de una red de datos Infiniband, una red de administración ethernet, una red de consolas y varios sistemas de archivos globales.
Almacenamiento
El sistema de almacenamiento principal del equipo Miztli es distribuido y está basado en las tecnologías SFA12K de Data Direct Networks y LUSTRE, del consorcio OpenSFS.
El esquema general del sistema de archivos LUSTRE consiste en un nodo de control, llamado MDS, y varios nodos de almacenamiento, denominados OSSs. Las operaciones de lectura/escritura de archivos se llevan a cabo de forma paralela, utilizando simultáneamente los dispositivos de almacenamiento de cada OSS.
El dispositivo DDN SFA12K proporciona ocho dispositivos de almacenamiento a cada OSS, que se componen de 10 discos SAS/SATA y son capaces de contener hasta 7 Terabytes. El sistema de almacenamiento contiene un total de 590 discos.
Interconexión
El sistema de interconexión principal en Miztli es la red de datos, la cual está compuesta por un switch core Mellanox 4700 de 324 puertos, y siete swithces leaf Mellanox 4036 de 36 puertos. Cada puerto es de tecnología Infiniband QDR de 40 Gigabits por segundo, para un ancho de banda total teórico de 6.4 Terabits por segundo. A esta red se conectan todos los elementos del cluster, utilizando para ello tarjetas Mellanox ConnectX-3.
Imágenes

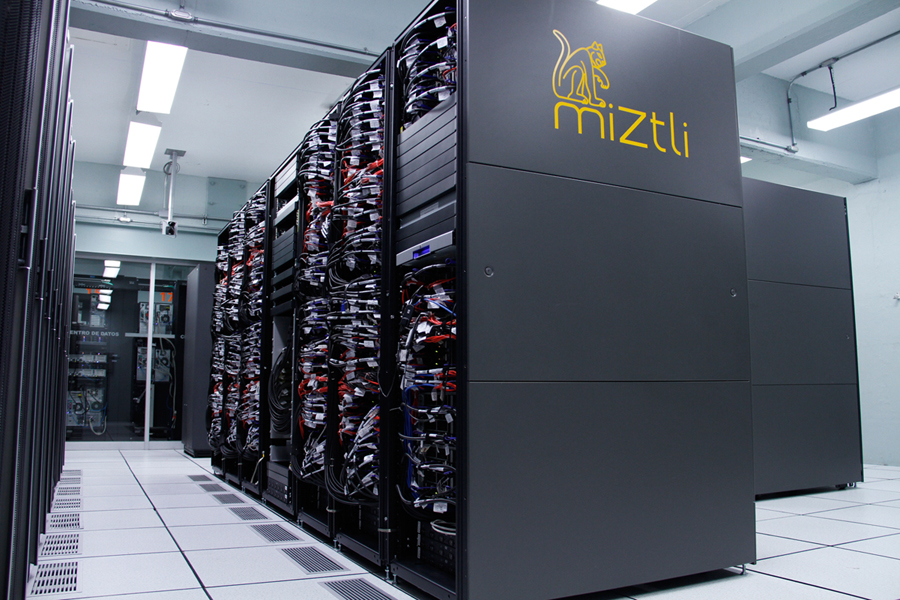

1. Vista lateral de la supercomputadora Miztli

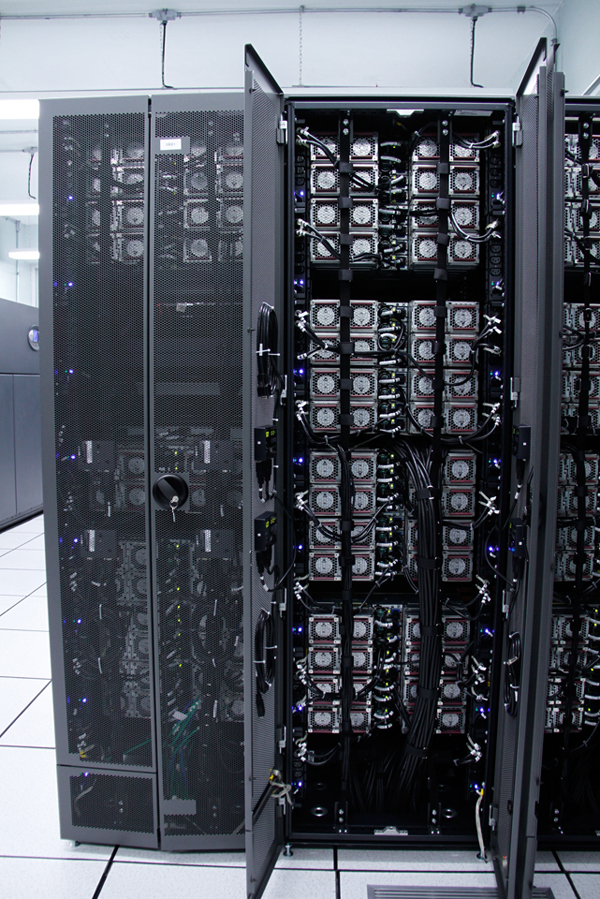

2. Fuentes de poder y ventiladores redundantes

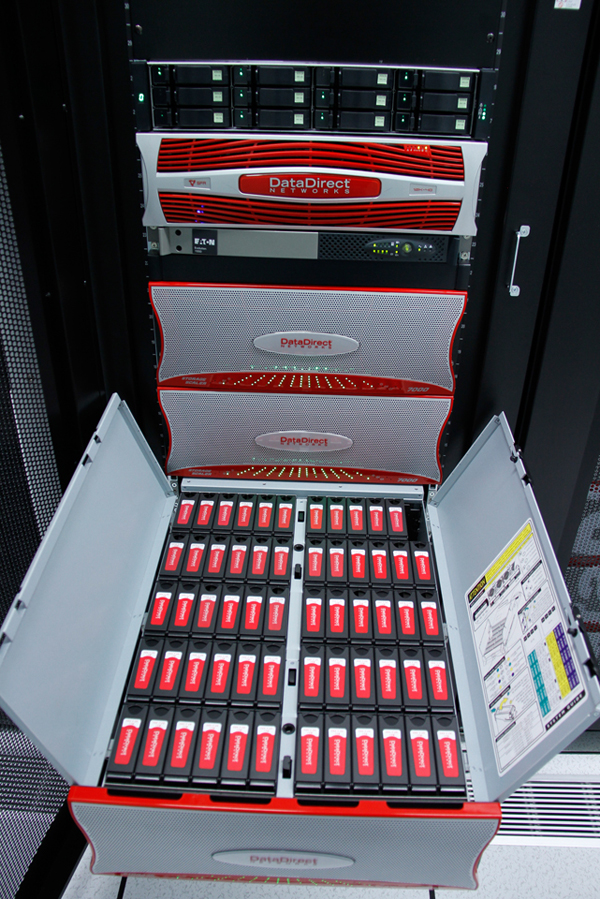

3. Discos del sistema de almacenamiento

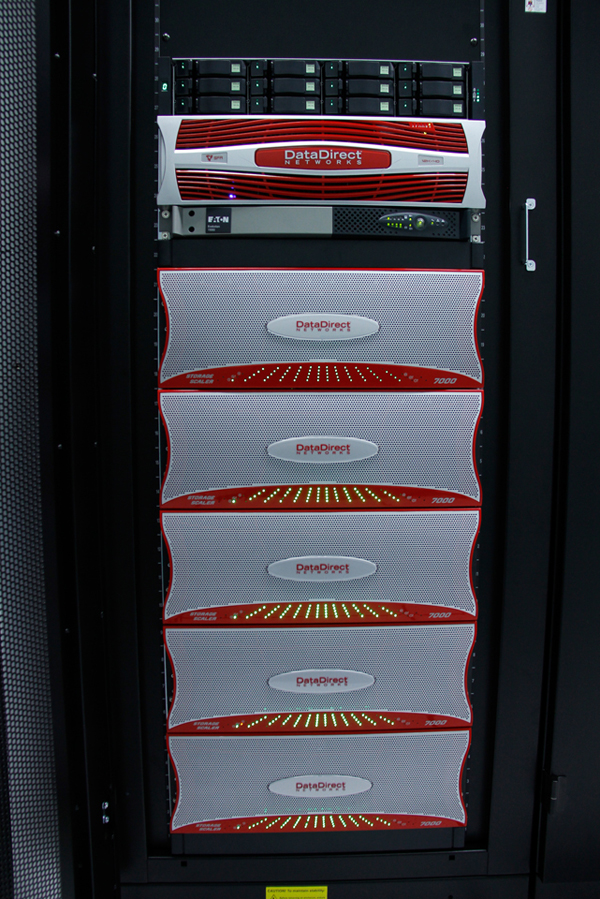

4. Vista frontal del sistema de almacenamiento
